规范解读 | 植筋受压锚固深度比受拉锚固深度构造要求高，是什么原因？

近期有不少从事加固设计的同行问到：

《混凝土结构加固设计规范》GB50367-2013，15.3.1条的规定，植筋深度按构造要求时，钢筋受压锚固深度比受拉钢筋的要求高，是什么原因呢？



受拉钢筋**构造锚固长度为：max{0.3ls；10d；100mm}

受压钢筋**构造锚固长度为：max{0.6ls；10d；100mm}



原因如下：

试验证明受压钢筋只有在达到**埋深后才能持力，其原因在于靠近混凝土表面的浅层区为受压劈裂区。钢筋对混凝土产生类似尖锥的劈力作用，致使该区混凝土对植筋受压承载力没有贡献，即其有效埋深小于锚固深度；而受拉钢筋则没有这个问题。

（植筋底部压碎破坏）

受压工况钢筋底部产生混凝土压碎破坏，通过加长埋置深度，让荷载更均匀传递荷载。实验证明，锚固长度10d则可以满足要求。因此规范规定构造要求也不可小于10d。



综上可知，通过增大埋置深度，可确保胶粘剂沿钢筋埋置长度传递外作用力，避免局部的基材受压破坏。

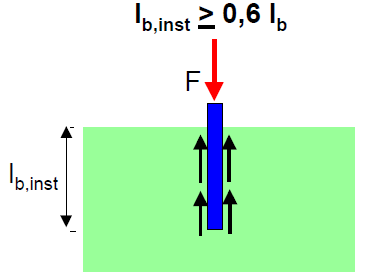

（植筋荷载传递）

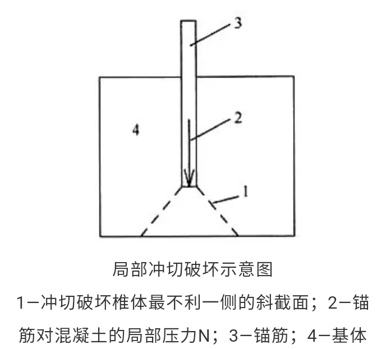

另外需要注意的是：受压钢筋的长度比受拉钢筋的长度深不是因为防止“局部冲切破坏”的发生，详见下图，这个观点是不对的。
